橇裝站:儲罐、泵橇、氣化器、加注機集中裝配在一個橇座上,方便整站的運輸。
固定站:儲罐、泵橇、氣化器、加注機分別固定安裝。

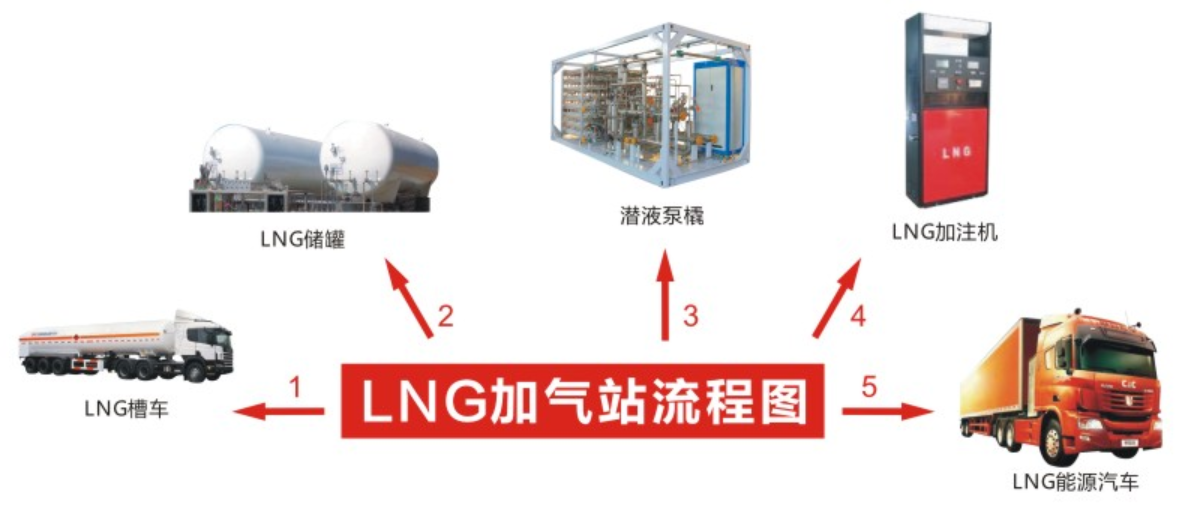

主要結構: LNG低溫儲罐、LNG潛液泵、LNG加氣機、氣化器、閥門真空管道、儀表控制系統。

1、卸車流程:
LNG槽車- - -密閉接頭- -LNG泵/卸車增壓器- -LNG儲罐
目前國內常用卸車方式有兩種: LNG泵卸車和卸車增壓器卸車。
泵卸車:從LNG液化廠用低溫運輸槽車將LNG運至汽車加氣站,通過加氣站卸車接口、真空管道、潛液泵、閥門等將LNG灌注到加氣站的低溫儲罐中。
增壓器卸車:可以在LNG加氣站初次使用時卸車或者為了保護泵減少泵的使用頻率時使用。
2、調壓流程:
LNG儲罐一增壓氣化器- -LNG儲罐
當儲罐壓力偏低時,將儲罐內部分LNG由出液口直接進入增壓氣化器,經LNG儲罐的氣相管返回LNG儲罐的氣相空間，對儲_的壓力進行調整,當儲罐的壓力達到設定值時停止氣化。
3、汽車加液流程:
LNG儲罐- -LNG泵池一流暈計- -LNG車載氣瓶給汽車加氣時，先將加注管路通過專用的LNG加液槍與汽車上的LNG瓶進液接口相連接，控制儲罐內的壓力將LNG輸送到低溫潛液泵中,通過加氣面板來控制泵運轉輸送到流最,同時用LNG流量計計量出輸送的液體,在控制面板上顯示質量(或標方數)和價格。

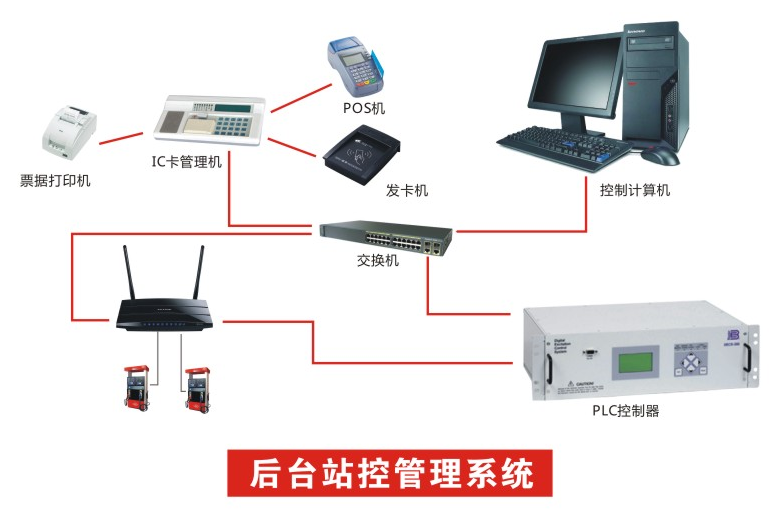

4、控制系統:
該控制系統采用由PLC、工控機和輸入輸出設備組成-套獨立的集中控制系統，實現卸車、加氣、調壓工藝的控制、顯示、報警、參數查詢、歷史記錄查詢和報表打印等功能。可配備遠傳輸送接口，實時遠程監控、診斷。系統可與可燃氣體檢測報警、ESO開關聯動，實現安全控制。
